यिजियाका निर्माण करता हैस्क्वायर एलईडी पुश बटन स्विच सॉफ्ट डिफ्यूज़र पैनल नियंत्रण, एक 16 मिमी प्रबुद्ध पैनल स्विच जो औद्योगिक स्वचालन उपकरण, विद्युत अलमारियाँ और मशीन नियंत्रण इंटरफेस के लिए डिज़ाइन किया गया है। एकीकृत एलईडी स्थिति संकेत के साथ विश्वसनीय यांत्रिक स्विचिंग का संयोजन, यह पुश बटन स्विच एक कॉम्पैक्ट पैनल इंस्टॉलेशन संरचना को बनाए रखते हुए उपकरण ऑपरेटरों को स्पष्ट दृश्य प्रतिक्रिया प्राप्त करने में मदद करता है।
OEM मशीन बिल्डरों और औद्योगिक नियंत्रण प्रणाली इंटीग्रेटर्स के लिए डिज़ाइन किया गया, यह प्रबुद्ध पुश बटन स्विच एक नरम विसारक प्रकाश संचरण संरचना की सुविधा देता है जो बटन की सतह पर एलईडी प्रकाश वितरण में सुधार करता है। पारंपरिक प्रबुद्ध स्विचों की तुलना में जो केंद्रित चमक बिंदु बना सकते हैं, डिफ्यूज़र डिज़ाइन लगातार ऑपरेटर इंटरैक्शन और स्पष्ट उपकरण स्थिति पहचान की आवश्यकता वाले अनुप्रयोगों के लिए एक आसान दृश्य संकेत प्रदान करता है।
लचीले संपर्क विन्यास, एलईडी रंग विकल्प और अनुकूलन क्षमताओं के साथ, यिजिया स्वचालन मशीनरी, परीक्षण उपकरण, विद्युत प्रणालियों और विशेष औद्योगिक अनुप्रयोगों के लिए विभिन्न नियंत्रण पैनल आवश्यकताओं का समर्थन करता है।
आधुनिक औद्योगिक उपकरणों में, नियंत्रण इंटरफेस को विश्वसनीय कमांड इनपुट और तत्काल स्थिति प्रतिक्रिया दोनों प्रदान करनी चाहिए। ऑपरेटरों को अक्सर उत्पादन, निरीक्षण या रखरखाव कार्यों के दौरान मशीन की स्थितियों की तुरंत पहचान करने की आवश्यकता होती है। एक अच्छी तरह से डिज़ाइन किया गया प्रबुद्ध नियंत्रण स्विच दृश्य जानकारी के साथ भौतिक संचालन को जोड़ने में मदद करता है।
The स्क्वायर एलईडी पुश बटन स्विच सॉफ्ट डिफ्यूज़र पैनल नियंत्रणएक एकल कॉम्पैक्ट घटक में एलईडी रोशनी के साथ एक पुश बटन तंत्र को एकीकृत करता है। यह एकीकृत डिज़ाइन अलग-अलग संकेतक लैंप की आवश्यकता को कम करता है जबकि उपकरण निर्माताओं को क्लीनर और अधिक कुशल नियंत्रण कक्ष लेआउट बनाने की अनुमति देता है।
बटन कैप के अंदर नरम विसारक संरचना एलईडी प्रकाश को अधिक समान रूप से वितरित करने में मदद करती है, जब एक ही नियंत्रण कक्ष पर एक साथ कई स्विच स्थापित किए जाते हैं, तो दृश्य स्थिरता में सुधार होता है। यह स्विच को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां ऑपरेटरों को मशीन कार्यों, परिचालन स्थितियों या नियंत्रण संकेतों की स्पष्ट पहचान की आवश्यकता होती है।
निम्नलिखित तकनीकी विशिष्टताएँ मूल्यांकन करने वाले इंजीनियरों, उपकरण निर्माताओं और विद्युत प्रणाली इंटीग्रेटर्स के लिए आवश्यक जानकारी प्रदान करती हैं16 मिमी स्क्वायर पुश बटन स्विचऔद्योगिक नियंत्रण अनुप्रयोगों के लिए. सटीक उत्पाद चयन का समर्थन करने के लिए पैरामीटर यांत्रिक संरचना, विद्युत संपर्क प्रदर्शन और स्थायित्व विशेषताओं को कवर करते हैं।
| पैरामीटर श्रेणी | तकनीकी मापदण्ड | विनिर्देश |
|---|---|---|
| बढ़ते आकार | पैनल कटआउट व्यास | 16 मिमी |
| सामग्री से संपर्क करें | मिश्र धातु प्रकार से संपर्क करें | उच्च गुणवत्ता वाली चांदी मिश्र धातु |
| विद्युत मूल्यांकन | वर्तमान क्षमता | 15ए |
| सर्किट संरचना | कॉन्फिगरेशन से संपर्क करें | 1NO1NC / 2NO2NC विकल्प |
| यांत्रिक जीवन | यांत्रिक संचालन चक्र | 500,000 साइकिल तक |
| विद्युत जीवन | विद्युत स्विचिंग चक्र | 100,000 साइकिल तक |
| सुरक्षा रेटिंग | प्रवेश सुरक्षा स्तर | आईपी54 |
| संपर्क प्रतिरोध | विद्युत प्रतिरोध | ≤50mΩ |
इस प्रबुद्ध पुश बटन स्विच की तकनीकी संरचना औद्योगिक नियंत्रण अनुप्रयोगों में सामान्य आवश्यकताओं के आसपास विकसित की गई है, जिसमें विश्वसनीय स्विचिंग प्रदर्शन, कॉम्पैक्ट इंस्टॉलेशन और स्पष्ट ऑपरेटर फीडबैक शामिल हैं।
उपकरण निर्माताओं के लिए, सही पुश बटन स्विच का चयन करने के लिए बढ़ते आयाम, संपर्क कॉन्फ़िगरेशन, विद्युत आवश्यकताओं और पर्यावरणीय स्थितियों का मूल्यांकन करना आवश्यक है। यिजिया ग्राहकों को उनकी मशीनों और विद्युत प्रणालियों में उपयुक्त नियंत्रण घटकों को एकीकृत करने में मदद करने के लिए कॉन्फ़िगरेशन सहायता प्रदान करता है।
औद्योगिक नियंत्रण वातावरण में, एलईडी रोशनी का उपयोग न केवल उपस्थिति में सुधार के लिए किया जाता है। नियंत्रण स्विच से निकलने वाली रोशनी अक्सर महत्वपूर्ण उपकरण जानकारी, जैसे ऑपरेटिंग स्थिति, स्टैंडबाय स्थिति, चेतावनी संकेत या उपयोगकर्ता पुष्टिकरण संचारित करती है।
पारंपरिक प्रबुद्ध बटन असमान चमक उत्पन्न कर सकते हैं क्योंकि एलईडी प्रकाश आंतरिक प्रकाश स्रोत के आसपास केंद्रित होता है। जब एक नियंत्रण कक्ष पर एकाधिक स्विच स्थापित किए जाते हैं, तो असंगत रोशनी दृश्य पहचान को प्रभावित कर सकती है और इंटरफ़ेस की समग्र उपस्थिति को कम कर सकती है।
The स्क्वायर एलईडी पुश बटन स्विच सॉफ्ट डिफ्यूज़र पैनल नियंत्रणबटन की सतह के माध्यम से एलईडी प्रकाश को अधिक समान रूप से फैलाने के लिए डिज़ाइन की गई एक विसारक संरचना का उपयोग करता है। यह एक सहज रोशनी वाला क्षेत्र बनाने में मदद करता है, जिससे ऑपरेटर दैनिक मशीन संचालन के दौरान बटन की स्थिति को अधिक आराम से पहचान सकते हैं।
स्वचालन उपकरण निर्माताओं के लिए, लगातार रोशनी डिजाइन विशेष रूप से महत्वपूर्ण है क्योंकि नियंत्रण पैनल अक्सर उत्पादन प्रक्रिया के दौरान बार-बार संचालित होते हैं। एक स्पष्ट दृश्य संकेत ऑपरेटरों को अनावश्यक देरी के बिना मशीन की स्थितियों को समझने में मदद करता है।
कई औद्योगिक मशीनों को किसी कार्रवाई के बाद मैन्युअल ऑपरेशन कमांड और दृश्य पुष्टिकरण दोनों की आवश्यकता होती है। पारंपरिक पैनल डिज़ाइन इन कार्यों को प्राप्त करने के लिए अलग-अलग पुश बटन और संकेतक लैंप का उपयोग कर सकते हैं, जिससे घटक मात्रा और वायरिंग जटिलता बढ़ जाती है।
इस एलईडी पुश बटन स्विच की एकीकृत संरचना एक घटक के भीतर स्विचिंग ऑपरेशन और रोशनी को जोड़ती है। यह दृष्टिकोण इंजीनियरों को स्पष्ट ऑपरेटर फीडबैक बनाए रखते हुए पैनल लेआउट को सरल बनाने की अनुमति देता है।
कॉम्पैक्ट स्वचालन उपकरण के लिए जहां पैनल स्थान सीमित है, एकीकृत प्रबुद्ध स्विच नियंत्रण इनपुट और मशीन स्थिति संचार के संयोजन के लिए एक व्यावहारिक समाधान प्रदान करते हैं।
The 16 मिमी एलईडी पुश बटन स्विचआमतौर पर कॉम्पैक्ट मैनुअल नियंत्रण, दृश्य संकेत और विश्वसनीय स्विचिंग प्रदर्शन की आवश्यकता वाले औद्योगिक उपकरणों के लिए चुना जाता है। इसका छोटा माउंटिंग आकार इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां नियंत्रण कार्यों को सीमित पैनल स्थान के भीतर कुशलतापूर्वक व्यवस्थित किया जाना चाहिए।
ऑटोमेशन सिस्टम को अक्सर ऑपरेटरों को स्पष्ट रूप से पहचाने गए नियंत्रण इंटरफेस के माध्यम से मशीन के कार्यों को शुरू करने, रोकने, रीसेट करने या मॉनिटर करने की आवश्यकता होती है। उपकरण संचालन के दौरान प्रबुद्ध पुश बटन स्विच तत्काल दृश्य प्रतिक्रिया प्रदान कर सकते हैं।
सामान्य अनुप्रयोगों में शामिल हैं:
इलेक्ट्रिकल इंजीनियरों को अक्सर कॉम्पैक्ट पैनल घटकों की आवश्यकता होती है जिन्हें संचालन और रखरखाव के दौरान आसान पहचान बनाए रखते हुए नियंत्रण कैबिनेट के अंदर स्थापित किया जा सकता है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
परीक्षण, माप और विशेष निर्माण के लिए उपयोग किए जाने वाले उपकरण स्क्वायर एलईडी पुश बटन स्विच सॉफ्ट डिफ्यूज़र पैनल नियंत्रण प्रक्रियाओं को अक्सर स्पष्ट ऑपरेटिंग फीडबैक के साथ विश्वसनीय उपयोगकर्ता इंटरफेस की आवश्यकता होती है।
प्रबुद्ध डिज़ाइन ऐसे अनुप्रयोगों का समर्थन करता है जैसे:
एक उपयुक्त नियंत्रण स्विच चुनने के लिए उत्पाद की उपस्थिति की जाँच करने से कहीं अधिक की आवश्यकता होती है। संपूर्ण मशीन प्रणाली के साथ अनुकूलता सुनिश्चित करने के लिए इंजीनियरों को विद्युत आवश्यकताओं, स्थापना स्थितियों और परिचालन वातावरण का मूल्यांकन करने की आवश्यकता है।
16 मिमी माउंटिंग संरचना उपकरण के पैनल कटआउट डिज़ाइन से मेल खाना चाहिए। स्थापना से पहले, इंजीनियरों को उपलब्ध पैनल स्थान, माउंटिंग मोटाई और यांत्रिक अनुकूलता को सत्यापित करना चाहिए।
विभिन्न नियंत्रण सर्किटों को अलग-अलग स्विचिंग संरचनाओं की आवश्यकता होती है। उपलब्ध 1NO1NC और 2NO2NC कॉन्फ़िगरेशन इंजीनियरों को मशीन नियंत्रण तर्क के अनुसार उचित संपर्क व्यवस्था का चयन करने की अनुमति देते हैं।
एलईडी रंग और वोल्टेज चयन उपकरण नियंत्रण प्रणाली और ऑपरेटर संकेत आवश्यकताओं के अनुरूप होना चाहिए। सामान्य रंग अनुप्रयोगों में शामिल हैं:
विभिन्न मशीन बिल्डरों और सिस्टम इंटीग्रेटर्स के पास नियंत्रण इंटरफेस के लिए अद्वितीय आवश्यकताएं हो सकती हैं। तैयार उपकरण में एकीकृत होने से पहले मानक स्विचों को विद्युत विन्यास, बटन पहचान या एलईडी विशेषताओं में समायोजन की आवश्यकता हो सकती है।
यिजिया इंडस्ट्रियल इलेक्ट्रिकल कंपनी लिमिटेड उन ग्राहकों के लिए अनुकूलन सहायता प्रदान करती है जिन्हें विशिष्ट प्रबुद्ध नियंत्रण समाधान की आवश्यकता होती है।
औद्योगिक उपकरण परियोजनाओं के लिए, यिजिया विभिन्न विकास चरणों के माध्यम से ग्राहकों का समर्थन करता है:

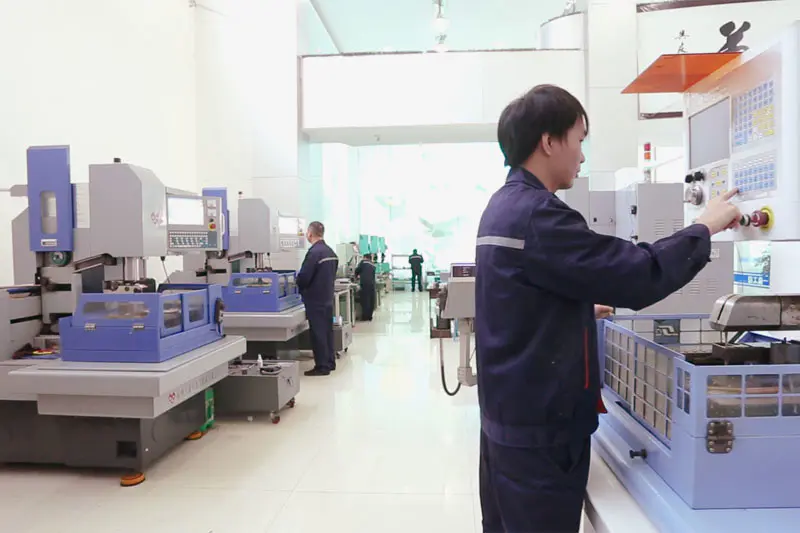

प्रबुद्ध पुश बटन स्विच का प्रदर्शन यांत्रिक घटकों, विद्युत संपर्कों और एलईडी असेंबली के बीच समन्वय पर निर्भर करता है। एक औद्योगिक विद्युत घटक निर्माता के रूप में, यिजिया इंडस्ट्रियल इलेक्ट्रिकल कंपनी लिमिटेड पूरी विनिर्माण प्रक्रिया के दौरान उत्पादन स्थिरता और कार्यात्मक सत्यापन पर ध्यान केंद्रित करती है।
स्क्वायर एलईडी पुश बटन स्विच सॉफ्ट डिफ्यूज़र पैनल कंट्रोल का गुणवत्ता नियंत्रण अंतिम उपस्थिति निरीक्षण तक सीमित नहीं है। यह सुनिश्चित करने के लिए प्रमुख उत्पादन चरणों का मूल्यांकन किया जाता है कि प्रत्येक घटक यांत्रिक संचालन, विद्युत कनेक्शन स्थिरता और रोशनी प्रदर्शन सहित औद्योगिक नियंत्रण अनुप्रयोगों की आवश्यकताओं को पूरा करता है।
लगातार परिचालन प्रदर्शन और विश्वसनीय स्थापना बनाए रखने के लिए स्विच की यांत्रिक संरचना का निरीक्षण किया जाता है।

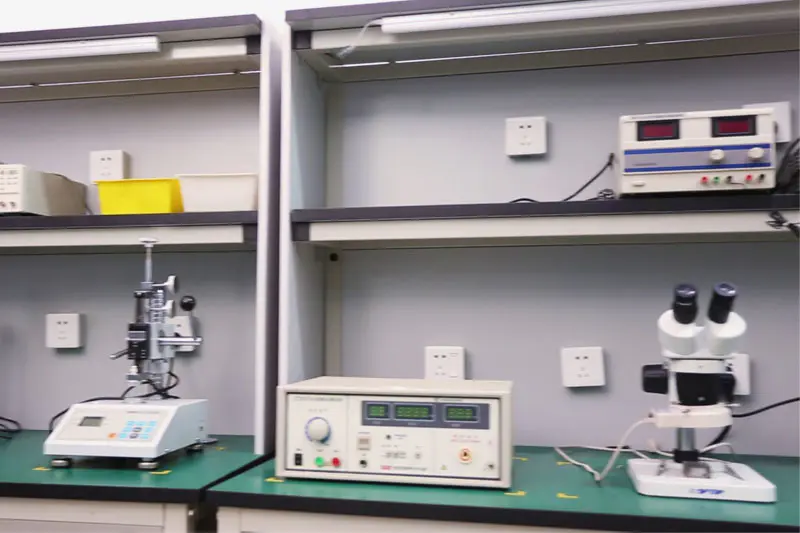

विद्युत परीक्षण शिपमेंट से पहले स्विचिंग विश्वसनीयता और संपर्क प्रदर्शन को सत्यापित करने में मदद करता है।
प्रबुद्ध स्विचों के लिए, लगातार ऑपरेटर प्रतिक्रिया के लिए स्थिर एलईडी प्रदर्शन आवश्यक है।
यिजिया आईएसओ9001 गुणवत्ता प्रबंधन प्रक्रियाओं का पालन करती है और सीई और आरओएचएस मानकों से संबंधित अनुपालन विचारों सहित अंतरराष्ट्रीय बाजार की आवश्यकताओं के अनुसार डिजाइन किए गए उत्पाद प्रदान करती है।
औद्योगिक नियंत्रण पैनलों को डिज़ाइन करते समय, इंजीनियर अक्सर एकीकृत प्रबुद्ध स्विच और संकेतक लैंप के साथ संयुक्त अलग पुश बटन के बीच चयन करते हैं। अंतरों को समझने से विशिष्ट उपकरण आवश्यकताओं के लिए सबसे उपयुक्त समाधान निर्धारित करने में मदद मिलती है।
| तुलना मद | एलईडी पुश बटन स्विच | अलग संकेतक लैंप प्रणाली |
|---|---|---|
| फ़ंक्शन एकीकरण | एक घटक में स्विचिंग ऑपरेशन और एलईडी संकेत को जोड़ती है | अलग स्विच और संकेतक घटकों की आवश्यकता है |
| पैनल स्थान की आवश्यकता | सीमित पैनल स्थान के लिए उपयुक्त कॉम्पैक्ट इंस्टॉलेशन | अतिरिक्त माउंटिंग पोजीशन की आवश्यकता है |
| तारों की व्यवस्था | पैनल लेआउट डिज़ाइन को सरल बना सकते हैं | अतिरिक्त वायरिंग कनेक्शन की आवश्यकता हो सकती है |
| दृश्य संगति | एकीकृत प्रबुद्ध उपस्थिति | अलग घटक व्यवस्था पर निर्भर करता है |
एक स्क्वायर एलईडी पुश बटन स्विच सॉफ्ट डिफ्यूज़र पैनल कंट्रोल एक प्रबुद्ध पैनल स्विच है जो एलईडी स्थिति संकेत के साथ मैनुअल स्विचिंग ऑपरेशन को जोड़ता है। नरम विसारक संरचना बटन की सतह पर प्रकाश वितरण में सुधार करती है, जिससे ऑपरेटरों को नियंत्रण संकेतों को अधिक स्पष्ट रूप से पहचानने में मदद मिलती है।
एक नरम विसारक आंतरिक प्रकाश स्रोत से केंद्रित चमक बिंदुओं को कम करके एलईडी प्रकाश को अधिक समान रूप से वितरित करने में मदद करता है। यह एक चिकनी रोशनी वाली सतह बनाता है और औद्योगिक नियंत्रण पैनलों पर दृश्य स्थिरता में सुधार करता है।
यह पुश बटन स्विच 16 मिमी माउंटिंग संरचना के साथ डिज़ाइन किया गया है, जो इसे कॉम्पैक्ट औद्योगिक नियंत्रण पैनल, स्वचालन उपकरण इंटरफेस और विद्युत कैबिनेट के लिए उपयुक्त बनाता है जहां स्थापना स्थान सीमित है।
उपलब्ध संपर्क कॉन्फ़िगरेशन में 1NO1NC और 2NO2NC विकल्प शामिल हैं। इंजीनियर उपकरण नियंत्रण सर्किट की आवश्यकताओं के अनुसार उपयुक्त संपर्क संरचना का चयन कर सकते हैं।
हाँ। यिजिया ग्राहकों की आवश्यकताओं के अनुसार एलईडी अनुकूलन का समर्थन करता है, जिसमें विभिन्न मशीन नियंत्रण अनुप्रयोगों के लिए एलईडी रंग, वोल्टेज विकल्प और संकेतक कॉन्फ़िगरेशन शामिल हैं।
प्रबुद्ध पुश बटन स्विच आमतौर पर औद्योगिक अनुप्रयोगों में उपयोग किए जाते हैं जहां ऑपरेटरों को मैन्युअल नियंत्रण और दृश्य प्रतिक्रिया दोनों की आवश्यकता होती है, जिनमें शामिल हैं:
इंजीनियरों को प्रबुद्ध पुश बटन स्विच का चयन करने से पहले माउंटिंग आकार, संपर्क कॉन्फ़िगरेशन, विद्युत रेटिंग, एलईडी आवश्यकताओं, स्थापना वातावरण और नियंत्रण प्रणाली संगतता पर विचार करना चाहिए।
उपयुक्त कॉन्फ़िगरेशन की अनुशंसा करने के लिए, ग्राहक तकनीकी मूल्यांकन के लिए निम्नलिखित जानकारी प्रदान कर सकते हैं:
यिजिया इंडस्ट्रियल इलेक्ट्रिकल कंपनी लिमिटेड ऑटोमेशन उपकरण निर्माताओं, मशीनरी आपूर्तिकर्ताओं और इलेक्ट्रिकल सिस्टम इंटीग्रेटर्स के लिए पैनल-माउंटेड नियंत्रण घटकों का विकास और निर्माण करती है।
The स्क्वायर एलईडी पुश बटन स्विच सॉफ्ट डिफ्यूज़र पैनल नियंत्रणव्यावहारिक औद्योगिक आवश्यकताओं को जोड़ती है जिनमें शामिल हैं:
विश्वसनीय स्विचिंग प्रदर्शन, स्पष्ट ऑपरेटर फीडबैक और लचीले अनुकूलन पर ध्यान केंद्रित करके, यिजिया औद्योगिक स्वचालन प्रणाली, मशीन इंटरफेस और अनुकूलित विद्युत अनुप्रयोगों के लिए प्रबुद्ध नियंत्रण समाधान प्रदान करता है।
